파워포인트로 톱니바퀴를 그려보자

보기에는 복잡해 보이는 프리뷰입니다만, 사실 1~2 종류의 톱니만 그려서 크기를 달리하여 복제 해 준 모습입니다. 문제는 파워포인트에서는 톱니바퀴 모양을 그릴 수 있는 프리셋이 없다는 것인데, 일정 각도로 회전하는 단축키와 도형결합 - 빼기 기능을 이용하여 간단하게 만들 수 있습니다




완성본 프리뷰





톱니바퀴 그리기


images

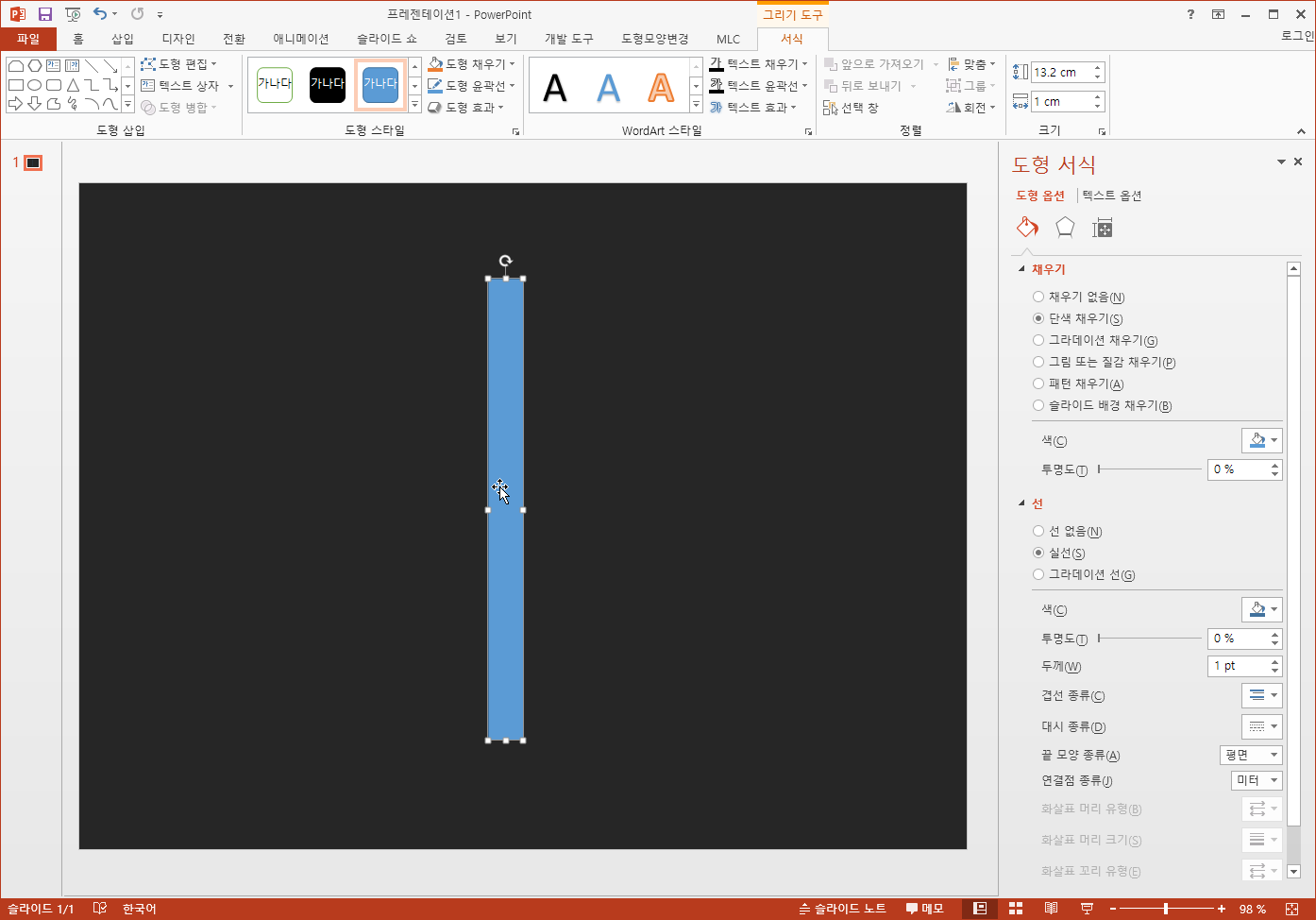

먼저 직사각형을 세로로 길게 그려줍니다




images


Ctrl + D 키를 눌러 복제합니다. 단축키를 적극 활용할 예정이므로 꼭 숙지해두는 것이 좋습니다.




images


Alt + → 키를 누르면 일정 수준 (15º)으로 사각형이 돌아갑니다




images


계속하여 [Ctrl + D] - [Alt + →] 순서로 계속 반복하여 눌러주면, 부채를 펼치듯 도형이 복제됩니다.




images


복제된 도형이 한바퀴를 돌아 직사각형의 형태로 다시 돌아왔을 때까지 복제를 계속합니다.
마지막에 생성된 도형은 지워줍니다.




images


모든 도형을 선택한 뒤, 맞춤 - 중간 맞춤을 선택하여 도형을 정렬합니다.


images


가운데 맞춤중간 맞춤을 둘 다 수행해주면
다음과 같이 꽃모양으로 도형이 정렬됩니다.


맞춤 설정에 관한 자세한 내용은 다음 링크를 참조하시기 바랍니다


톱날의 개수를 늘리고 싶다면



  1. 도형을 전체선택 한 뒤 좌우 너비를 좁게 만들어주고 (크기 및 위치 옵션 사용)
  2. 마우스 우클릭 - 그룹
  3. Ctrl + D 를 이용하여 복제
  4. 위치를 일치시켜 준 뒤, 각도를 살짝 변경


그룹을 풀어줍니다.





원 도형을 한가운데에 그려줍니다.
미리 그려둔 톱니모양과 함께 원도형을 선택한 후 가운데 맞춤 기능을 수행해주는 것이 좋습니다.



지금 그려진 모든 도형을 선택 한 후 [서식 - 도형 병합 - 병합] 을 선택하여 하나의 도형으로 합쳐줍니다.
만약 병합 기능이 활성화되지 않는다면, 그려진 모든 도형의 그룹을 풀고 작업해보시기 바랍니다.



조금 더 작은 원을 그려줍니다



이번에는 도형 병합의 빼기 기능을 이용하여 가운데에 구멍을 뚫어주면 완성입니다.




응용하기



다음과 같이 복사를 이용하여 응용 배치한 모습입니다.


안쪽으로 튀어나오는 톱니바퀴의 모양을 연출하기 위해서는
마지막 빼기 단계에서 원의 크기를 톱날 도형보다 크게 그려준 뒤
빼기를 수행하면 얻을 수 있습니다





그룹을 설정하지 않은 채로 도형의 서식을 지정합니다.
도형을 모두 선택 한 뒤 흰색으로 단색 채우기 / 그림자 설정을 지정해준 모습입니다.



엠보스 효과를 준 모습입니다. [도형 서식 - 도형 옵션 - 3차원 서식]에서
위쪽 입체탭의 마우스위치에 있는 옵션을 선택합니다.



너비 : 10/ 높이 : 5로 설정해주면 간단하게 입체감있는 톱니바퀴 모양을 얻을 수 있습니다.






그라데이션 색을 입혀 완성한 모습입니다
